Киоск наземного исполнения
Инновации в интеграции
Киоск наземного исполнения
Решение проблемы подключений к сети среднего напряжения с помощью одного устройства.
Модульный киоск с автоматическим выключателем, предназначенный для защиты подземных сетей.
Варианты GMK
Примеры универсального применения Киоска Наземного Исполнения (GMK) для решения любых задач по защите подземной сети.
подключение солнечной фермы
Солнечная электростанция Kanowna в городе Мори, штат Новый Южный Уэльс, Австралия, была подключена к распределительной сети среднего напряжения с помощью NOJA Power GMK. Этот GMK позволил разработчикам активов удовлетворить все требования к соединению с помощью одного продукта, протестированного на заводе.
Автоматическая переключение источников питания для критически важных потребителей в штате Виктория (Австралия)
Эта установка для Metro Rail в Мельбурне, штат Виктория, Австралия, имеет два NOJA Power GMK, обеспечивающего питания для рельсового электротранспорта.Между GMK проложена волоконно-оптическая связь, обеспечивающая схему автоматического переключения источника питания, обеспечивающая дополнительный уровень надежности электропитания для критически важной инфраструктуры.
горнодобывающая промышленность
Эта установка GMK, развернутая в богатом железом добывающем регионе Пилбара штата Западная Австралия, обеспечивает электрическую защиту и управление для одного из крупнейших горнодобывающих проектов Австралии.
Инженеры-электрики использовали защитную функциональность шкафа управления RC-10 от NOJA Power в этой установке, обеспечивая безопасное и надежное питание для этого проекта критической инфраструктуры.
Подключение генератора отработанных газов
Расположенный в Западном Сиднее, Австралия, этот NOJA Power GMK использовался для подключения газотурбинного генератора, работающего на извлеченном метане со свалки. Эта установка включала в себя измерение генерированной мощности, дистанционное управление и мониторинг.
Подключение объектов инфрастуктуры к воздушным линиям
Подстанция, произведенная в сотрудничестве POWINSи NOJAPower, облегчает запланированные операции по приему или экспорту электроэнергии. Для данного решения NOJAPowerGMKиспользует 15 кВ OSMреклоузер и заземлитель с блокировкой на стороне нагрузки в климатический устойчивом наземном исполнении.
Подключение аккумуляторной батареи к распределительной сети среднего напряжения
Оборудование для хранения энергии, TeslaBattery, мощностью 5 МВт было подключено к распределительной сети среднего напряжения через NOJAPowerGMK. Эта система улучшает способность сетей интегрировать больше возобновляемой энергии за счет повышения надежности системы для асинхронной генерации.
Подключение солнечных панелей (PV) и аккумуляторных батарей
GMK-3000 и шкаф управления RC-20 обеспечивают как традиционную защиту, так и мониторинг качества электроэнергии. GMK-4000 состоит из двух NOJAPowerOSM, сконфигурированных как автоматические выключатели, со шкафами управления RC-10. Наличие двух автоматических выключателей позволяет отключать нагрузку в соответствии с соглашением о переключении с местным поставщиком электроэнергии
Защита подземных кабелей
Продукт NOJAPowerGMKпозволяет прямое подключение подземных кабелей к вводам выполненным по стандарту DIN. Секционный характер конструкции GMKподразумевает разделение на три блока – кабельный блок, блок высоковольтной части с выключателями и низковольтную секцию контроля и управления.
Заводские испытания в соответствии с самыми строгими отраслевыми стандартами.
GMK собираются и полностью испытываются в условиях чистых помещений современного производственного кампуса NOJA Power в Брисбене, Австралия.
Киоски серии GMK-1000
Компактная серия GMK-1000, до 27 кВ с площадью 1,1 м x 1,1 м.
Киоски серии GMK-2000
Серия GMK-2000, рассчитанная на 38 кВ с опциями заземля-
ющих ножей, клапаном дуговой защиты, коммерческого учета, измерения качества электроэнергии и другими.
Киоски серии GMK-3000
Серия GMK-3000 может быть выполнена с такими опциями, как контроль отвода газов дугового разряда, классы напряжения до 38 кВ, возможность установки заземлителей, а также приборов коммерческого учета и качества электроэнергии.
Киоски серии GMK-4000
GMK, работающий по системе Авто Замены (АЗ), включает в себя два реклоузера NOJAPowerOSM, установленных в одном Киоске.
Данное решение применяется в двух случаях:
- Обеспечение критической нагрузки из двух альтернативных источников
- Подключение возобновляемых источников энергии

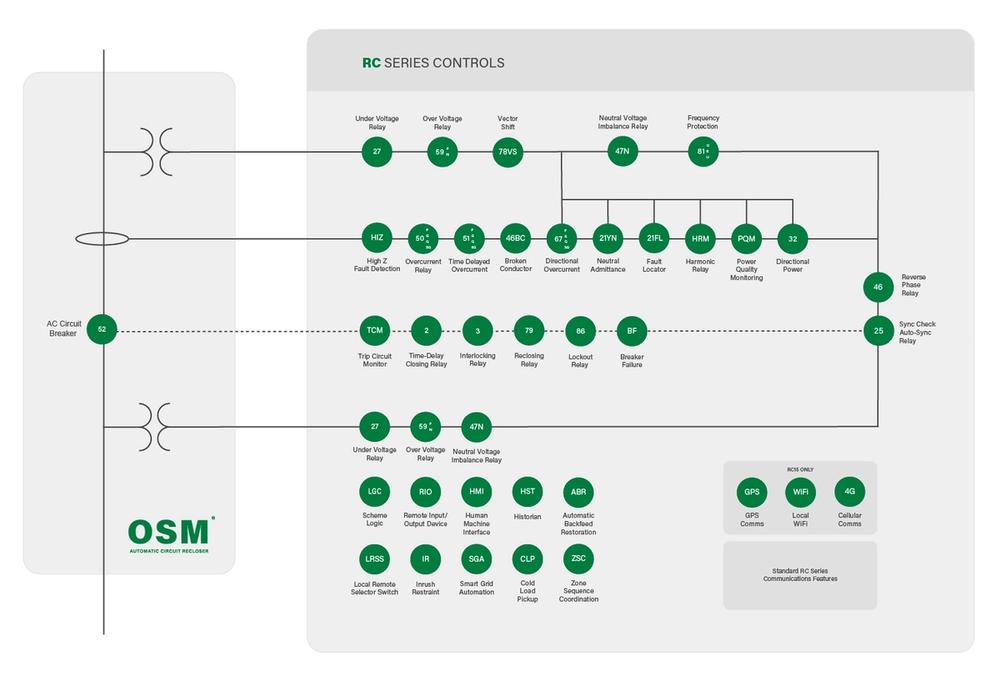

Работает на основе NOJA Power OSM реклоузера и шкафами управление серии RC.
GMK обеспечивает широкий набор функций защиты и управления SCADA в стандартной комплектации.
Скачать схему
